Социальный риск — это вероятность гибели людей из-за аварий на производстве. Один из ключевых инструментов его оценки — диаграмма F-N. Разбираемся, как она работает, где применяется и какие у нее ограничения.
Что такое диаграмма F-N?
Если вы работаете с промышленной или пожарной безопасностью, то наверняка сталкивались с термином «социальный риск». По сути, это и есть то, что показывает диаграмма F-N — она помогает оценить, с какой частотой могут происходить аварии с разным количеством жертв.
По оси X откладывается число погибших — от одного человека до сотен, причем в логарифмическом масштабе. По оси Y — частота таких событий (например, «раз в 10 лет» или «раз в 1000 лет»). Шкалы логарифмические, потому что иначе типичные данные просто не уместить на одном графике.
Где её применяют? Чаще всего — при оценке опасных производственных объектов. Например, чтобы понять, насколько безопасен нефтеперерабатывающий завод или химическое предприятие. Данные для графика берут из статистики аварий или расчетов моделей.
Рисунок 1 – Пример F-N диаграммы
Главное преимущество такой диаграммы — наглядность. Один взгляд на график, и уже ясно, какие сценарии требуют срочных мер, а какие можно считать условно безопасными. Правда, есть и сложности: данные нужны точные, а расчеты — аккуратные. Но об этом — дальше.
Зачем она нужна?
В промышленной безопасности недостаточно просто знать, что авария возможна. Нужно понимать, насколько часто она может происходить и какие последствия повлечёт. Вот тут-то диаграмма F-N и оказывается незаменимой.
Основная задача этой диаграммы — визуализировать социальный риск. То есть показать зависимость между количеством потенциальных жертв и частотой возникновения таких событий. На практике это помогает ответить на ключевые вопросы: какие сценарии аварий наиболее опасны? Где нужно усилить меры защиты? Какие риски можно считать допустимыми?

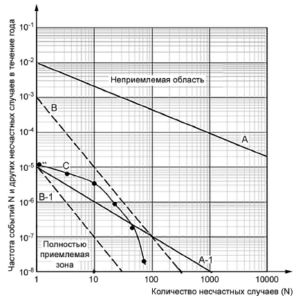

F-N диаграмма также используется для визуализации результатов количественного анализа риска гибели людей в контексте заранее определенных критериев приемлемости. Она служит показателем влияния различных аварийных событий на количество жертв. На рисунке 2 представлены два примера критериев, обозначенных как А и А-1, а также В и В-1. Эти критерии помогают различать недопустимые области (расположенные выше линий А или В), абсолютно приемлемые области (ниже линий А-1 и В-1) и промежуточную область, где риски считаются приемлемыми при условии, что они минимальны с практической точки зрения. Критерии В демонстрируют более высокий наклон (что означает меньший допуск для нескольких смертельных случаев) и более консервативные ограничения в целом. Также на графике показаны шесть точек на кривой С, представляющие результаты количественного анализа уровня риска, которые следует сопоставить с указанными критериями.
Рисунок 2 – Пример диаграммы F-N
Наиболее распространенное применение F-N диаграмм связано с оценкой социального риска от потенциально опасных объектов, которые требуют анализа безопасности. Для построения этих диаграмм используются данные о происшествиях или результаты количественного анализа риска, которые помогают прогнозировать вероятность смертельных случаев. Эти данные служат входной информацией, а выходом является графическое представление результатов в сравнении с заранее установленными критериями.
Как строят диаграмму F-N?
Сначала собираем все возможные сценарии аварий: пожары, взрывы, выбросы химикатов – всё, что может привести к человеческим жертвам. Для каждого сценария считаем два ключевых параметра: сколько людей может погибнуть и как часто такое событие может происходить.
Дальше берём все эти разрозненные данные и начинаем их обрабатывать. Сначала суммируем вероятности всех событий, где погибает хотя бы один человек – это будет первая точка. Потом вычитаем из неё те случаи, где жертв ровно один, оставляя только события с двумя и более погибшими – вторая точка. Затем повторяем процедуру для трёх и более жертв, и так до максимального числа.
Полученные точки наносим на график с логарифмическими шкалами – по горизонтали число жертв (N), по вертикали накопленная частота (F). Почему логарифмические? Да потому что иначе разброс данных будет такой, что ничего не разберёшь – одни события могут происходить раз в год, другие раз в тысячу лет.
Теперь самое важное – критерии приемлемости. На тот же график наносим заранее определённые линии: например, «абсолютно неприемлемый риск» (красная линия) и «приемлемый риск» (зелёная). Если ваша кривая выше красной – немедленно принимайте меры. Между линиями – зона ALARP, где нужно обосновать, почему нельзя снизить риск дальше.
Завершающий этап – анализ. Смотрим, где наша кривая ближе всего подходит к границе неприемлемого риска, какие сценарии вносят основной вклад, и на основании этого принимаем решения по усилению безопасности.
Как принимают решения на основе F-N?
Рисунок 3 – Принятие решений по F-N диаграмме
Принятия решений по F-N диаграмме осуществляются исходя из чёткой логики, основанной на критериях приемлемости риска. Видя, где кривая оказалась относительно этих заранее определённых границ, сразу понимаешь масштаб проблем.
Если кривая ушла выше красной линии недопустимого риска – это тревожный звоночек. Значит, объект в текущем состоянии опасен, и экспертная комиссия просто не примет проект. Придётся пересматривать систему безопасности – добавлять дополнительные защитные барьеры, менять технологические процессы или даже уменьшать количество персонала в опасных зонах.
Когда кривая попадает в промежуточную зону – тут включается принцип ALARP (As Low As Reasonably Practicable). Начинаешь считать: какие меры можно принять для снижения риска, сколько они будут стоить и насколько уменьшат вероятность аварии. Если затраты несоразмерны выгоде – можно оставить как есть, но нужно быть готовым это обосновать перед проверяющими.
Самый приятный вариант – когда вся кривая ниже зелёной линии приемлемого риска. Но и тут расслабляться нельзя. Хорошая практика – посмотреть, какие события вносят основной вклад в общий риск. Может оказаться, что несколько относительно безопасных сценариев в сумме дают существенный вклад. Тогда есть смысл подумать о превентивных мерах – например, установить дополнительные датчики или изменить регламенты работы.
Важный момент – при анализе нельзя забывать про неопределённости. Все эти вероятности и количество жертв – оценки, а не точные значения. Поэтому грамотные специалисты всегда делают sensitivity analysis: смотрят, как изменится картина, если подкорректировать исходные данные в разумных пределах. Иначе можно принять решение на основе ошибочных расчётов.
Диаграмма не даёт готовых ответов, но помогает задавать правильные вопросы и принимать обоснованные решения по безопасности производства. Главное – не просто построить график, а грамотно его интерпретировать и быть готовым действовать по результатам анализа.
Плюсы и минусы метода
F-N диаграммы – мощный инструмент, но, как и любой метод, они не идеальны. Давайте разберёмся, где они действительно выручают, а где могут подвести.
Сначала о хорошем. Главное преимущество – наглядность. Когда перед глазами график, где чётко видны зоны риска, принимать решения становится проще. Можно сразу определить, какие сценарии требуют срочного вмешательства, а какие можно отложить на потом. Особенно это ценно при общении с руководством – не нужно долго объяснять, когда кривая упирается в красную зону, всё и так понятно.
Ещё один плюс – универсальность. Методика подходит для разных отраслей: от нефтехимии до атомной энергетики. Принципы построения и анализа везде одинаковые, что упрощает работу. К тому же, это признанный стандарт – многие нормативные документы прямо требуют использования F-N диаграмм при оценке рисков.
Но есть и ограничения. Самый большой минус – зависимость от входных данных. Если вероятности аварий или количество потенциальных жертв определены неточно, то и вся диаграмма теряет смысл. А получить достоверные данные – та ещё задача, особенно для новых производств без статистики аварий.
Ещё одна проблема – сложность сравнения разных объектов. Две F-N кривые могут выглядеть похоже, но при этом отражать совершенно разные уровни опасности. Приходится учитывать массу дополнительных факторов, что не всегда удобно.
Трудоёмкость построения – тоже существенный минус. Нужно проработать все возможные сценарии аварий, оценить их последствия и частоту. Для сложного производства это могут быть месяцы работы целой команды. И всё это – только для одной диаграммы.
Но несмотря на все недостатки, F-N анализ остаётся одним из лучших инструментов для оценки социального риска. Главное – понимать его ограничения и при необходимости дополнять другими методами. В умелых руках это действительно полезный инструмент, а не просто формальность для отчётности.
Вывод
F-N диаграмма — это инструмент, который помогает наглядно оценить, насколько опасным может быть производство. Она показывает, какие сценарии аварий критичны, а какие можно считать относительно безопасными. Главное её преимущество — простота восприятия: один взгляд на кривую, и уже понятно, где нужно срочно что-то менять, а где риски находятся в допустимых рамках.
Но без точных данных и грамотных расчётов вся эта наглядность теряет смысл. Если вероятности или количество потенциальных жертв определены «на глаз», то и выводы будут ошибочными. Кроме того, построение такой диаграммы — трудоёмкий процесс, особенно для сложных производств.
Несмотря на ограничения, F-N анализ остаётся одним из самых эффективных способов оценки социального риска. Он не даёт готовых решений, но заставляет задавать правильные вопросы: какие меры безопасности действительно нужны, где можно сэкономить без ущерба для людей, и как минимизировать угрозы в рамках разумного.
